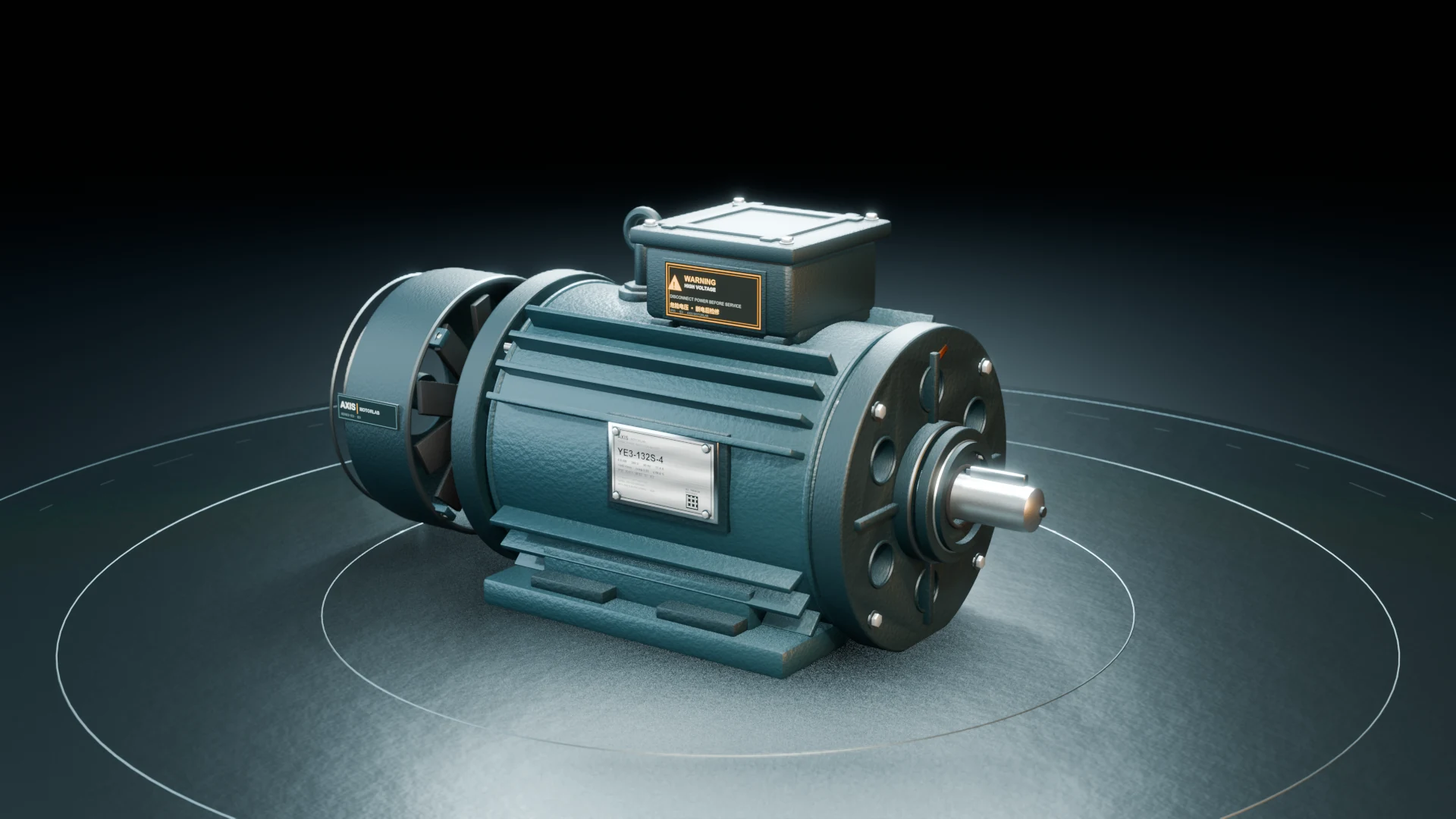

THREE-PHASE INDUCTION MOTOR
YE3
132S-4
一台 5.5 kW 工业异步电动机的完整解剖。
22 个部件、一次分解，以及它在镜头下的结构秩序。
5.5 kW
380 V / 50 Hz
1440 r/min
IP55 / IE3
01 / EXPLODED FILM
一次完整的
结构展开。
镜头从装配近景缓慢拉远，22 个部件错峰分解。7.5 秒，24 fps，无音轨，可循环播放。
02 / ANATOMY
从机座到
最后一颗螺栓。
定子、转子、轴承、端盖、风路和接线系统被拆分为 22 个可独立编辑的命名对象。每一件都在 Blender 中拥有真实的装配位置与爆炸偏移。
22Named components
36 / 28Stator / rotor slots
6308Deep-groove bearings
7.5 sExploded sequence

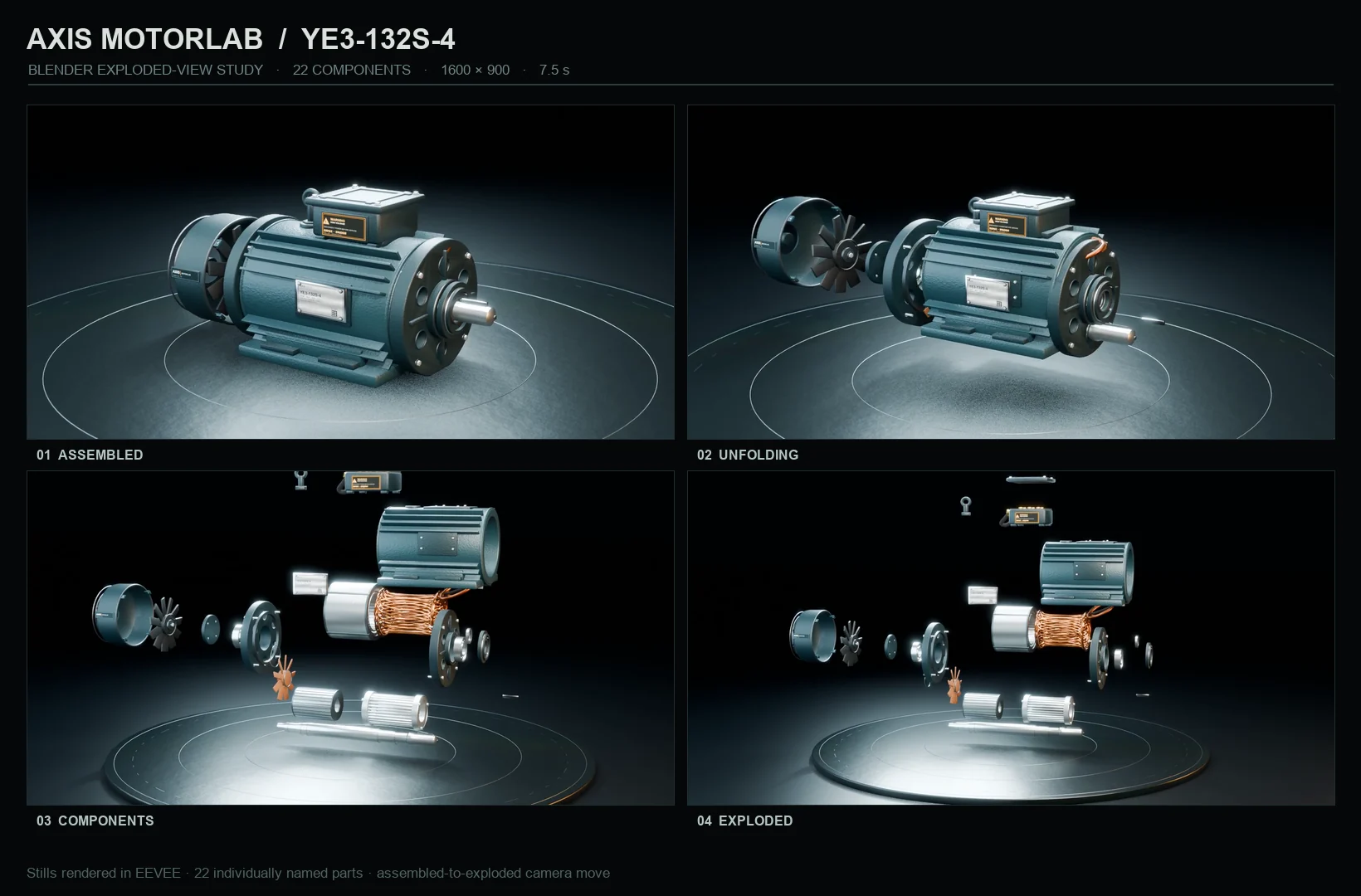

03 / STORYBOARD
四个瞬间。
装配、开始松动、内部结构显露、完全分解。整段动画在 Blender 中由一条时间线和一台摄影机完成。
04 / COMPONENT INDEX
22 个部件。
每个对象都可以单独选择、上色、移动和渲染。定子 36 槽、转子 28 槽为工程可视化表达。
01风罩 / Fan Cover
02外风扇 / Cooling Fan
03后轴承盖 / Rear Bearing Cover
04后轴承 / Rear Bearing
05后端盖 / Rear End Shield
06内风扇 / Rotor Fan
07轴键 / Shaft Key
08转轴 / Shaft
09鼠笼 / Squirrel Cage
10转子铁心 / Rotor Core
11定子铁心 / Stator Core
12定子绕组 / Stator Winding
13定子机座 / Stator Frame
14接线盒 / Terminal Box
15接线盒盖 / Terminal Lid
16吊环 / Lifting Eye
17铭牌 / Nameplate
18前端盖 / Front End Shield
19前轴承 / Front Bearing
20前轴承盖 / Front Bearing Cover
21轴封 / Shaft Seal
22波形弹簧 / Wave Spring
